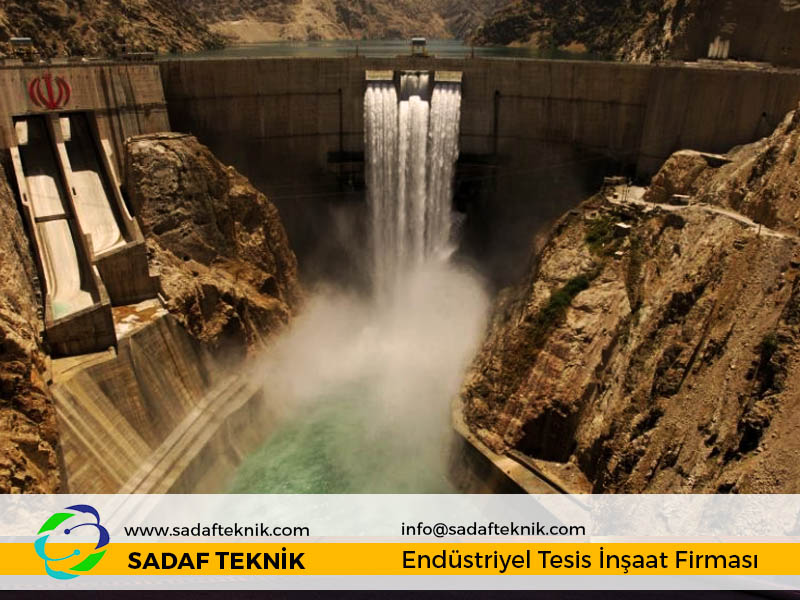

Karoun 3 hidroelektrik santrali , İran Su ve Güç Kaynakları

İşveren

İran Su ve Güç Kaynakları Geliştirme A.Ş.

Alt Yüklenici: Sadaf Teknik Endüstri
yer: Huzistan, İran
Şema: PC
Kapsam: Elektromekanik ve hidromekanik ekipmanlar
Kapasite: 2.000 MW (8 adet 250 MW)

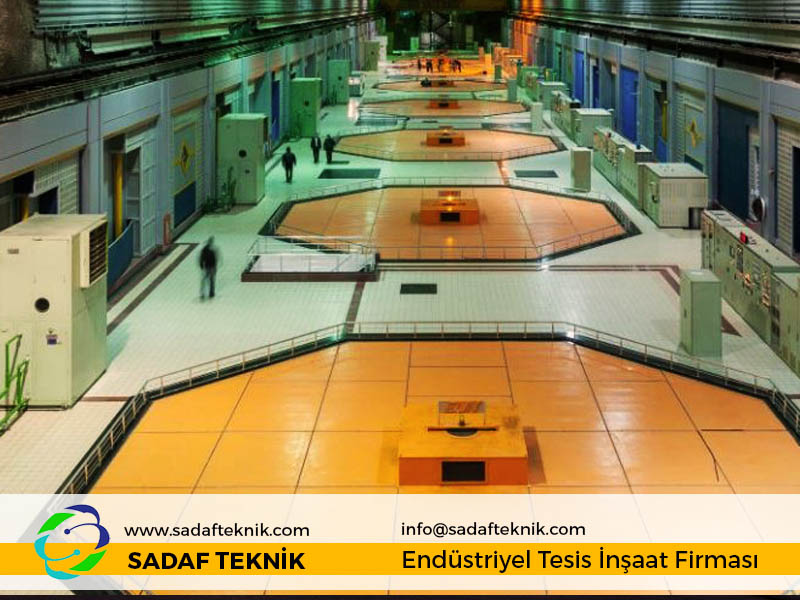

Enerji santrali tipi: Yeraltı
Yıllık ortalama enerji üretimi: 4137 GWh

Ana ekipman:

• Türbin: Dikey Francis, 187.5 dev/dak, her biri 700 ton
• Jeneratör: Senkron tip, 15.75 KV
• Kelebek vana: 5,2 m iç çıkış dimametresi, her ünitede 285 ton
• Vali : Dijital yedek regülatörlü dijital tip, 75 bar
• Otobüs Kanalı: 3 km jeneratör otobüs ve 1 km SF6 400 KV
• Transformatör: Tek fazlı kademeli transformatörler
• Vinç: Her biri 300 ton olan iki santral ana vinci

Hidro Mekanik Ekipmanlar (12000 ton):

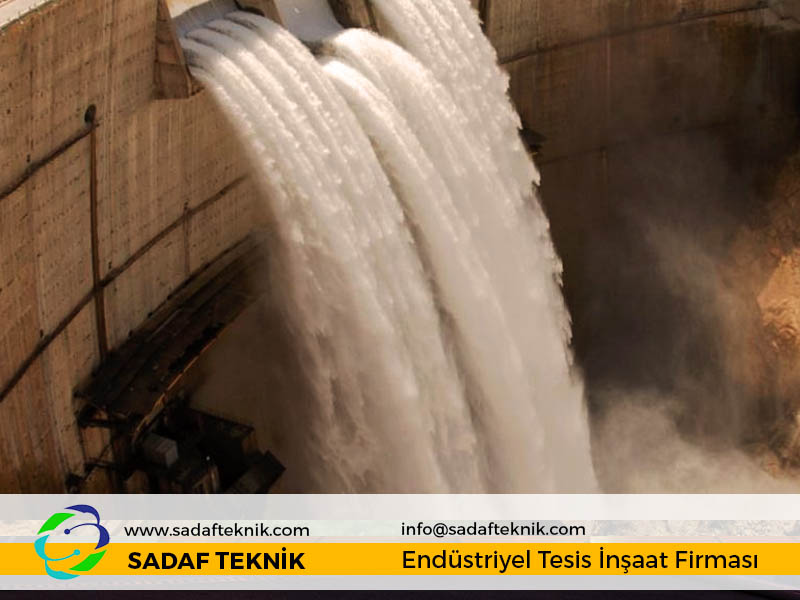

• Servis dolusavağı: 2 radyal kapı ve 6 stoplog (550 ton), bir portal vinç ve vinç
• Servomotor
• Orifice dolusavak: 2 radyal ve 2 sürgülü kapı (1145 ton), vinç servomotorları ve çelik astarlı
• (3200 ton)
• Akış kompanzasyon çıkışı: 3 içi boş koni valf (70 ton), 2 sürgülü ve 2 bölme kapısı (100
• ton), bölme kapısı için bir portal vinç ve bir alttan asılı vinç
• Güverte: 24 stoplog (600 ton), 48 çöp rafı (460 ton) ve bir portal vinç
• Kapı galerisi: Bir bölme ve vinç servomotorlu (300 ton) 4 sürgülü kapı ve bir gezer vinç
• Kuyruk yarışı: 12 stoplog (360 ton) ve bir portal vinç
• Çelik astar
• Cebri Borular
